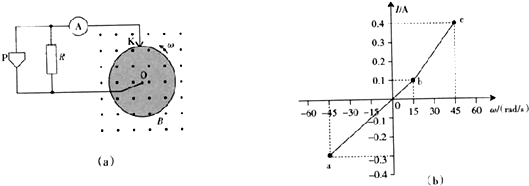

1、简答题 如图（a）所示，在垂直于匀强磁场B的平面内，半径为r的金属圆盘绕过圆心O的轴转动，圆心O和边缘K通过电刷与一个电路连接，电路中的P是加上一定正向电压才能导通的电子元件．流过电流表的电流I与圆盘角速度ω的关系如图（b）所示，期中ab段和bc段均为直线，且ab段过坐标原点．ω＞0代表圆盘逆时针转动．已知：R=3.0Ω，B=1.0T，r=0.2m．忽略圆盘、电流表和导线的电阻
（1）根据图（b）写出ab、bc段对应I与ω的关系式
（2）求出图（b）中b、c两点对应的P两端的电压Ub、Uc
（3）分别求出ab、bc段流过P的电流Ip与其两端电压Up的关系式．
2、选择题 某空间出现了如图所示的一组闭合的电场线，这可能是
[? ]
A．沿AB方向磁场在迅速减弱
B．沿AB方向磁场在迅速增强
C．沿BA方向磁场在迅速增强
D．沿BA方向磁场在迅速减弱
3、选择题 如图所示装置中，cd杆原来静止．当ab杆做如下那些运动时，cd杆将向右移动（ ）
A．向右匀速运动
B．向右加速运动
C．向左加速运动
D．向右减速运动
4、选择题 如图所示，闭合金属线圈abcd位于水平方向匀强磁场的上方h处，由静止开始下落，并进入磁场，在运动过程中，线框平面始终和磁场方向垂直，不计空气阻力，那么线框在进入磁场的过程中出现( )
A．可能加速运动
B．一定减速运动
C．可能匀速运动
D．可能静止状态
5、选择题 如图所示，垂直纸面向里的匀强磁场的区域宽度为2a，磁感应强度的大小为B。一边长为a、电阻为4R的正方形均匀导线框ABCD从图示位置沿水平向右方向以速度v匀速穿过磁场区域，在下图中线框A、B两端电压UAB与线框移动距离x的关系图象正确的是（ ? ）
