1、选择题  一根容易形变的弹性导线,两端固定,导线中通有电流,方向如图中箭头所示。当没有磁场时,导线呈直线状态;当分别加上方向竖直向上、水平向右或垂直于纸面向外的匀强磁场时,描述导线状态的四个图示中正确的是
[? ]
A.
B.
C.
D.


参考答案:D


本题解析:


本题难度:简单



2、简答题  如图所示,P、Q为足够长的光滑平行固定导轨,两者之间的距离为L=20cm,其电阻不计。导轨所在平面有沿竖直方向的匀强磁场,磁感应强度大小为B=5T,导轨右端连接着一电路,其中R1=10Ω,R2=20Ω,R3=15Ω,R4=25Ω,平行板电容器板间距离d="10cm" ,电容C=5μF,板间有一质量为m=1.0×10-8kg,带电量为q=-0.5×10-8 C的带电液滴。导体棒ab的电阻不计,质量为M=0.5kg,垂直于导轨PQ放置且与之良好接触,在外力作用下,ab始终沿水平方向向左做匀速直线运动。当开关S接通位置1时,带电液滴恰好处于静止状态。试回答以下问题:(重力加速度g=10m/s2)
(1)判断导轨平面内磁感线的方向,要求简要说明理由。
(2)求外力做功的功率。
(3)计算当开关由位置1转换到位置2时,带电液滴的加速度及流过电容器的电量。


参考答案:
(1)由右手定则判断出磁感线方向竖直向上;原因见解析
(2)
(3),方向向下;


本题解析:(1)因为当开关S接通位置1时,带电液滴恰好处于静止状态,说明带电液滴受到竖直向上的电场力,而带电液滴带负电,因而导体棒ab的b端电势高而a端电势低,电流方向由a指向b。由右手定则判断出磁感线方向竖直向上。(5分)
(2)设R1两端电压为U1,R2两端电压为U2,导体切割磁感线速率为,外力的大小为F
当开关接通位置1时,带电液滴恰好处于静止状态,所以有:
?①?(1分)
因为R1与R2串联,所以有:?②?(1分)
设导体棒ab做切割磁感线运动产生的感应电动势为,则
     ③?(1分)
又:               ④?(1分)
联立以上各式代数求解得:
设外力的大小为F,外力做功的功率为P,则有
       ⑤?(1分)
导体棒做匀速运动,外力的大小与安培力相等,所以有
                 ⑥?(1分)
代数求解得,外力做功的功率为?(1分)
(3)设带电液滴的加速度大小为,由牛顿第二定律有:
          ⑦?(2分)
代数求解得:,方向向下。?(1分)
设开关接位置1与位置2时,电容器所带电量分别为
则:       ⑧?(1分)
       ⑨?(1分)
由电路可判断出,当开关由位置1转换到位置2时,流过电容器的电量为
      ⑩?(3分)
说明:用其它方法求解,只要正确,同样给分。


本题难度:一般



3、选择题  如图所示,地面上某区域存在着竖直向下的匀强电场,一个质量为m的带负电的小球以水平方向的初速度v0由O点射入该区域,刚好通过竖直平面中的P点,已知连线OP与初速度方向的夹角为45°,则此带电小球通过P点时的动能为?

A.mv
B.mv
C.2mv
D.mv


参考答案:D


本题解析:小球到P点时,水平位移和竖直位移相等,即v0t=vPyt,所示合速度vP==v0
EkP=mv=mv.故选D


本题难度:困难



4、简答题  在磁感应强度为2.0T的匀强磁场中,放一条与磁场方向垂直的长度为0.5m的通电导线,导线中的电流为4.0A.这段导线在与磁场方向垂直的光滑绝缘水平面内,沿安培力的方向从静止开始移动了3.0m.试求:
⑴导线在磁场中受到的安培力大小;
⑵安培力对导线所做的功;
⑶导线获得的动能.


参考答案:(1)4N(2)12J(3)12J


本题解析:⑴安培力的大小为
? 2分
⑵安培力做的功为
?2分
⑶由于地面是光滑的,安培力做的功,全部转化为导线的动能,所以有
?2分


本题难度:简单

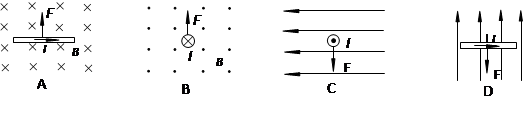

5、选择题  如图所示,各图中标出了磁场B的方向、通电直导线中电流I的方向, 以及通电直导线所受磁场力F的方向,其中正确的是( ?)

B


?


参考答案:AC


本题解析:A、电流方向水平向右,由左手定则可知安培力竖直向上;正确
B、由于电流方向与磁场方向平行,则没有安培力;错误
C、电流方向垂直纸面向外,由左手定则可得安培力方向竖直向下;正确
D、电流方向水平向右,由左手定则可知,安培力方向垂直纸面向外;错误
故选AC
点评:左手定则内容是:伸开左手大拇指垂直四指且在同一平面内,让磁感线穿过掌心,四指指的是电流的方向,则大拇指就是安培力的方向,所以安培力方向与磁场方向垂直、与电流方向垂直,即其与磁场和电流的方向所构成的平面垂直.


本题难度:简单
