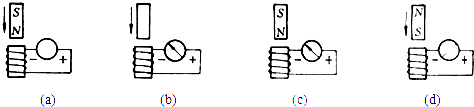

1、填空题 一灵敏电流计（电流表），当电流从它的正接线柱流人时，指针向正接线柱一侧偏转．现把它与一个线圈串联，试就如图中各图指出：
（1）图（a）中灵敏电流计指针的偏转方向为______．（填“偏向正极”或“偏向负极”）
（2）图（b）中磁铁下方的极性是______．（填“N极”或“S极”）
（3）图（c）中磁铁的运动方向是______．（填“向上”或“向下”）
（4）图（d）中线圈从上向下看的电流方向是______．（填“顺时针”或“逆时针”）．
2、选择题 螺线管右端的管口正对着一个闭合线圈M（如图），线圈平面与螺线管中轴线垂直，以下哪些情况能使M向右侧摆动
[? ]
A．闭合开关S瞬间
B．闭合S稳定后滑动变动器R的触片P左移时
C．S原来闭合，断开的瞬间
D．闭合S稳定后滑动变动器R的触片P右移时
3、选择题 如图所示，在磁感应强度大小为B、方向竖直向上的匀强磁场中，有一质量为m、阻值为R的闭合矩形金属线框abcd用绝缘轻质细杆悬挂在O点，并可绕O点摆动，金属线框从右侧某一位置静止开始释放，在摆动到左侧最高点的过程中，细杆和金属线框平面始终处于同一平面，且垂直纸面。则线框中感应电流的方向是
[? ]
A．a→b→c→d→a
B．d→c→b→a→d
C．先是d→c→b→a→d，后是a→b→c→d→a
D．先是a→b→c→d→a，后是d→c→b→a→d
4、选择题 如图所示，当异形金属导线环内的磁场B增大时，内外两金属环上感应电流方向为（ ）
A．内环顺时针，外环顺时针
B．内环顺时针，外环逆时针
C．内环逆时针，外环逆时针
D．内环逆时针，外环顺时针
5、选择题 如图所示，一水平放置的圆形通电线圈1固定，从上向下看，电流方向为逆时针方向，另一个较小的圆形线圈2从线圈1的正上方下落，在下落的过程中两线圈平面绐终保持平行且共轴，则线圈2从线圈1的正上方下落至线圈1的正下方的过程中（两线圈位于同一水平面位置除外），从上向下看线圈2，下列说法正确的是（ ）
A．线圈2始终有顺时针方向的感应电流
B．线圈2先有顺时针后有逆时针方向的感应电流
C．线圈2在线圈1的上、下两边的加速度都小于g
D．线圈2在上方有扩张趋势，在下方有收缩趋势
