1、选择题 如图所示为两电阻R1和R2的伏安特性曲线。若在两电阻两端加相同的电压，关于它们的电阻值及发热功率的比较，正确的是
A．电阻R1的阻值较大
B．电阻R2的阻值较大
C．电阻R2的发热功率较大
D．电阻R1的发热功率较大
2、选择题 如图所示的4个电路中a、b两点与一稳压直流电源相接．当滑动变阻器的滑动头O向d点移动一段距离时，哪一个电路中的电流表读数会变小？（ ）
A．
B．
C．
D．

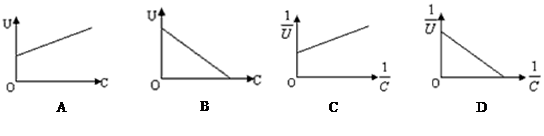

3、选择题 自从2011年5月1日“酒驾新规”推行后，“醉驾入刑”深入人心。交通警察检测酒驾的最简单的方法就是用酒精测试仪。酒精测试仪的工作原理如图所示，其中P是半导体型酒精气体传感器，该传感器电阻r′与酒精气体的浓度C成反比，R0为定值电阻。下列关于电压表的示数（U）与酒精气体的浓度（C）之间关系的图像，其中正确的是( ? )
4、选择题 如图所示，将一根粗细均匀的电阻丝弯成一个闭合的圆环，接入电路中，电路与圆环的O点固定，P为与圆环良好接触的滑动头。闭合开关S，在滑动头P缓慢地由m点经n点移到q点的过程中，电容器C所带的电荷量将：
A．由小变大
B．由大变小
C．先变小后变大
D．先变大后变小
5、选择题 如图所示，D1、D2是规格相同的两个小灯泡，L是带有铁芯的电阻忽略不计的电感线圈，下列说法正确的是（ ）
A．开关S接通瞬间，D1、D2同时亮起来
B．开关S接通稳定后，D1、D2同时亮着
C．开关S断开瞬间，D1、D2同时熄灭
D．开关S断开瞬间，D2立即熄灭，D1闪亮一下再熄灭
