1、选择题 如图所示电路，电源电动势为E、内阻为r，接通电路后A、B、C三盏小灯都达到一定的亮度(但均未达到额定功率)，当滑动变阻器的滑动头P向左滑动时，则( )
A.A灯变亮，B灯变暗
B.A灯和B灯都变暗
C.C灯和B灯都变亮
D.C灯变暗，A灯变亮
2、计算题 (10分) 小型直流电动机（其线圈内阻为r=1
）与规格为“4V、4W”的小灯泡并联，再与阻值为R=5的电阻串联,然后接至U=12V的电压上，如图小灯泡恰好正常发光，电动机正常工作,求：
（1）通过电动机的电流 （2）电动机的输出功率P出。

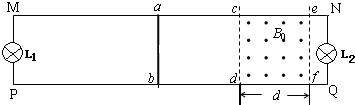

3、简答题 如图所示，光滑的足够长的平行水平金属导轨MN、PQ相距l，在M、P点和N、Q点间各连接一个额定电压为U、阻值恒为R的灯泡，在两导轨间cdfe矩形区域内有垂直导轨平面竖直向上、宽为d的有界匀强磁场，磁感应强度为B0，且磁场区域可以移动．一电阻也为R、长度也刚好为l的导体棒ab垂直固定在磁场左边的导轨上，离灯L1足够远．现让匀强磁场在导轨间以某一恒定速度向左移动，当棒ab刚处于磁场时两灯恰好正常工作．棒ab与导轨始终保持良好接触，导轨电阻不计．
（1）求磁场移动的速度；
（2）求在磁场区域经过棒ab的过程中灯L1所消耗的电能；
（3）若保持磁场不移动（仍在cdfe矩形区域），而是均匀改变磁感应强度，为保证两灯都不会烧坏且有电流通过，试求出均匀改变时间t时磁感应强度的可能值Bt．
4、选择题 用如图所示的实验电路研究微型电动机的性能．当调节滑动变阻器R，让电动机停止转动时，理想电流表和理想电压表的示数分别为0.50A和2.0V；重新调节R，使电动机恢复正常运转时，电流表和电压表的示数分别为2.0A和24V．则这台电动机：（不计温度对电阻的影响）（ ）
A．正常运转时的输出功率为32W
B．正常运转时的输出功率为48W
C．正常运转时的发热功率为1W
D．正常运转时的发热功率为47W
5、选择题 如图所示，a、b两直线分别表示两个电源的?U-I图线，若两电源的内阻均小于各自电路的外电阻，则以下说法中正确的是（ ）
A．若两电源的内电路发热功率相等，则电源b的输出功率较大
B．若两电源的输出功率相等，则电源b内电路上发热功率较大
C．若两电源路端电压相等，在路端电压发生等量变化时，电源a的电流变化量较大
D．若通过两电源的电流相等，在电流发生等量变化时，电源b的路端电压变化量较大
