1、计算题 （20分）

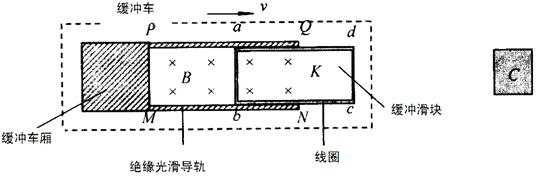

一种电磁缓冲装置，能够产生连续变化的电磁斥力，有效缓冲车辆间的速度差，避免车辆间发生碰撞和追尾事故。下图虚线框内为某种电磁缓冲车的结构示意图，在缓冲车的底部还安装有电磁铁(图中未画出)，能产生垂直于导轨平面的匀强磁场，磁场的磁感应强度为B，在缓冲车的PQ、MN导轨内有一个由高强度材料制成的缓冲滑块K，滑块K可以在导轨上无摩擦地滑动。在滑块K上绕有闭合矩形线圈abcd，线圈的总电阻为R，匝数为n，ab的连线长为L，缓冲车在光滑水平面上运动。
（1）如果缓冲车以速度v0与障碍物碰撞后滑块K立即停下，求缓冲车厢速度减半时滑块K上线圈内的感应电流大小和方向；
（2）如果缓冲车以速度v0与障碍物碰撞后滑块K立即停下，求缓冲车厢从碰撞到停下过程中通过的位移（设缓冲车厢与滑块K始终不相撞)；
（3）设缓冲车厢质量为m1 ，滑块K质量为m2，如果缓冲车以速度v匀速运动时．在它前进的方向上有一个质量为m3的静止物体C，滑块K与物体C相撞后粘在一起。碰撞时间极短。设m1 = m2 = m3 = m， cd边进入磁场之前，缓冲车（包括滑块K)与物体C达到相同的速度，求相互作用的整个过程中线圈abcd产生的焦耳热。(物体C与水平面间摩擦不计）
2、填空题 如图所示是最早的磁性指向器——司南。它由青铀盘和磁石琢磨的勺组成，磁勺头为磁性的北极，尾为南极。磁勺放置在地盘中心，受地磁作用，____________指向北方。（填“勺头”或“勺尾”）
3、选择题 在螺线管内部放置小磁针a，在螺线管的周围放置了b、c、d三个小磁针，螺线管与电源E、开关S、电阻R构成闭合电路，当开关S闭合，且各个小磁针均处于静止状态后，各个小磁针的指向如图所示，其中错误的是
[? ]
A．小磁针a
B．小磁针b
C．小磁针c
D．小磁针d
4、简答题 如图31-1所示，从阴极K射出的电子经U0=5000V的电势差加速后，沿平行于板面的方向从中央射入两块长L1=10cm，间距d=4cm的平行金属板AB之间。在离金属板边缘L2=75cm处放置一个直径D=20cm，带有记录纸的圆筒。整个装置放在真空内，电子发射的初速度不计。
(1)若在金属板上加以U1=1000V的直流电压(A板电势高)后，为使电子沿入射方向作匀速直线运动到达圆筒，应加怎样的磁场(大小和方向)；
(2)若在两金属板上加以U2=1000cos2πtV的交流电压，并使圆筒绕中心轴按图示方向以n=2转/秒匀速转动。试确定电子在记录纸上的轨迹形状，并画出1秒钟内所记录到的图形。
5、选择题 不定项选择
对于磁感线的认识，下列说法正确的是（ ? ）
A．磁场是由磁感线组成的
B．画出磁感线的地方一定存在着磁场
C．磁感线上任一点的切线方向就是该点的磁场方向
D．在有磁场的空间，任何一点只能画出一条磁感线
