1、简答题 如图所示，A1和A2是两只不同的电流表，V1和V2是两只相同的电压表．电流表A1的示数是1.4mA，电压表V1和V2的示数分别是0.6V和0.8V，试求：
（1）电流表A2示数；
（2）电流表A2的内阻．
2、选择题 如图所示，R1、R2为定值电阻，L为小灯泡，R3为光敏电阻，当光照强度增大时（ ）
A．电压表的示数增大
B．R2中的电流减小
C．小灯泡的功率增大
D．电源路端电压升高
3、简答题 如图，用电阻为1Ω的硬导线做成一边长为1m的方框．方框置于绝缘粗糙水平面内，其右半部位于一匀强磁场中，磁感应强度方向垂直于水平面向里，大小随时间由B0=1T开始均匀增大，其变化率为0.5T/s，方框一直处于静止状态．求：
（1）导线中感应电流的大小；
（2）2秒末方框受到摩擦力的大小和方向；
（3）2秒内方框产生的焦耳热．

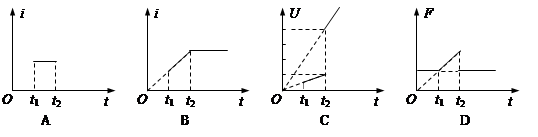

4、选择题 如图所示，在光滑水平面上，有一个粗细均匀的单匝正方形闭合线框abcd．t=0时刻，线框在水平外力的作用下，从静止开始向右做匀加速直线运动，bc边刚进入磁场的时刻为t1，ad边刚进入磁场的时刻为t2，设线框中产生的感应电流的大小为i，ad边两端电压大小为U，水平拉力大小为F，则下列i、U、F随运动时间t变化关系图像正确的是
5、计算题 某电源的路端电压U随外电路电阻变化规律如图（甲）所示，图中Um=12V的直线为图线的渐近线。将该电源与滑动变阻器R连接成如图（乙）所示电路，滑动变阻器的最大阻值为Rm=22Ω，求：
（1）电源的内电阻；
（2）A、B空载时的输出电压范围；
（3）若电源允许通过的最大电流为Im=2A，求A、B两端所接负载的最小电阻。
