1、选择题 在如图所示的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变。随着发电厂输出功率的增大，下列说法中正确的有
[? ]
A.升压变压器的输出电压增大
B.降压变压器的输出电压增大
C.输电线上损耗的功率增大
D.输电线上损耗的功率占总功率的比例增大
参考答案：CD
本题解析：
本题难度：一般
2、选择题 在远距离输电时，如果保持输送功率一定，当输电电压升为原来电压的n倍时，则输电线上的功率损失将变为原来功率损失的（ ）
A．1
B．1/n2
C．1/
D．1/(2n)
参考答案：B
本题解析：
本题难度：一般
3、填空题 发电机端电压为220 V，输送功率110 kW，为保证用户至少获得100 kW的功率，则输电线的电阻不得大于______ Ω；若用一个理想变压器升压至5 500 V后再输电，则输电线的电阻不得大于________ Ω.
参考答案：0.04 25
本题解析：根据公式可得:
有知道
又P损＝I·R1
得R1＝0.04 Ω.
当升压至5 500 V时，
故
.
点评：关键是对公式的灵活应用，以及对公式中各个物理量的含义正确理解
本题难度：一般
4、计算题 发电机输出功率为100 kW，输出电压是250 V，用户需要的电压是220 V，输电线电阻为10 Ω.若输电线中因发热而损失的功率为输送功率的4%，试求：
(1)用户得到的电功率是多少？
(2)在输电线路中设置的升、降压变压器原副线圈的匝数比．
参考答案：（1）96 kW（2）
本题解析：本题考查远距离输电，根据线路损耗功率可以计算出线路电流大小，再由升压变压器的输出功率求出输出电压，从而求出升压变压器匝数比，由线路压降求出降压变压器的输入电压，从而求出匝数比
(1) P出="100×96%" kW="96" kW
P损="100×4%" kW="4" kW，（2分）
又P损=I22R阻
I2="I3=20" A（2分）
A?（2分）?
∴
（2分）
V?（2分）
U损=4800V?（2分）
∴
（2分）
本题难度：一般
5、计算题 学校有一台应急备用发电机，内阻为r＝1 Ω，升压变压器匝数比为1∶4，降压变压器的匝数比为4∶1，输电线的总电阻为R＝4 Ω，全校22个教室，每个教室用“220 V 40 W”的灯6盏，要求所有灯都正常发光，则：
（1）发电机的输出功率多大？
（2）发电机的电动势多大？
（3）输电线上损耗的电功率多大？

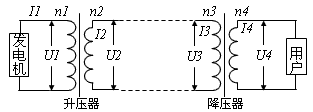

参考答案：解：输电示意图如图所示
（1）所有灯都正常工作的总功率为22×6×40 W=5280 W
用电器总电流为I2′ =
A=24 A
输电线上的电流I1′=IR=I2=
=6 A
降压变压器上U2= 4U2′=880 V
输电线上的电压损失为UR=IRR=24 V
因此升压变压器的输出电压为U1′=UR+U2=904 V
输入电压为U1=U1′/4=326 V
输入电流为I1=4I1′=24 A
所以发电机输出功率为P出=U1I1=5424 W
（2）发电机的电动势E=U1+I1r=250 V
（3）输电线上损耗的电功率PR=IR2R=144 W
本题解析：
本题难度：困难
