1、简答题 某同学用如图所示的装置来测定一玩具电动机在稳定状态下的输出功率．[实验器材]
玩具电动机、带有两个固定铁夹的铁架台、电磁打点计时器、低压交流电源、重锤、细线、米尺、纸带、复写纸片、天平等．
[实验步骤]

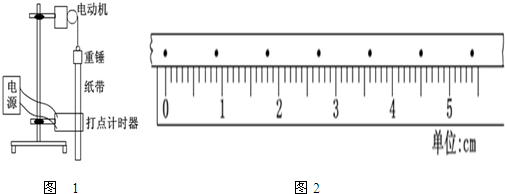

①如图所示，将玩具电动机和电磁打点计时器固定在铁架台上，并与电源接好．把一根细线固定在电动机的转轮上，细线下端连接在重锤上端，将纸带的一端穿过打点计时器的限位孔后，固定在重锤上．
②启动玩具电动机带动重锤上升，同时接通打点计时器电源开始打点；
③经过一段时间，关闭打点计时器和电动机，取下纸带，进行测量；
④用天平测出重锤的质量．
已知交流电源周期T=0.02s，当地的重力加速度为g=10m/s2，某次实验测得重锤的质量为0.4kg，得到的纸带的一段如图所示，试回答下列问题：
（1）打点计时器是一种______仪器；
（2）由纸带上打下的点，可以判断重锤做______运动；
（3）由已知量和测得量求得玩具电动机的输出功率P=______W；
（4）你认为玩具电动机的实际输出功率______计算值．（填“大于、小于或等于”）．
2、选择题 电动势为E、内阻为r的电源向可变电阻R供电时，I为输出电流，U为路端电压，P为输出功率．当调节R时，I、U和P都会发生变化，则下列推论正确的是（ ）
A．当R增大时，U一定随之增大
B．当R增大时，P一定随之增大
C．当U增大时，I一定随之增大
D．I与R一定成反比
3、选择题 一个用半导体材料制成的电阻器D，其电流I随它两端电压U变化的关系图像如图（a）所示，将它与两个标准电阻R1、R2组成如图（b）所示电路，当电键S接通位置1时，三个用电器消耗的电功率均为P。将电键S切换到位置2后，电阻器D和电阻R1、R2消耗的电功率分别是PD、P1、P2，下列关系中正确的是
[? ]
4、简答题 有一起重机用的是直流电动机，如图所示，其内阻r=0.8Ω，线路电阻R=10Ω，电源电压U=150V，理想电压表的示数为110V，求：
①通过电动机的电流；
②输入到电动机的功率P入；
③电动机输出的机械功率P出．
5、选择题 有一个直流电动机，把它接入0.2V电压的电路时，电机不转，测得流过电动机的电流是0.4A；若把电动机接入2.0V电压的电路中，电动机正常工作，工作电流是1.0A.求
（1）电动机线圈的内阻
（2）电动机正常工作时的输出功率多大
（3）如果在发动机正常工作时，转子突然被卡住，电动机的发热功率是多大？
