时间:2018-10-02 04:30:31
1、计算题 如图所示，边长为a的单匝正方形线圈在磁感强度为B的匀强磁场中，以OO′边为轴匀速转动，角速度为ω，转轴与磁场方向垂直，线圈电阻为R，求：
（1）交流电的变化规律表达式；
（2）线圈从图示位置转过
的过程中产生的热量Q；
（3）线圈从图示位置转过
的过程中通过线圈某截面的电量q。
2、填空题 如图所示，单匝线圈在匀强磁场中绕OO"轴从图示位置开始匀速转动．①若线圈从图示位置转过
| π 6 |

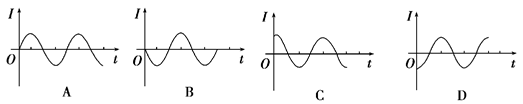

3、选择题 如图10－1－12所示，处在匀强磁场中的矩形线圈abcd，以恒定的角速度绕ab边转动，磁场方向平行于纸面并与ab垂直．在t＝0时刻，线圈平面与纸面重合，线圈的cd边离开纸面向外运动．若规定a→b→c→d→a方向的感应电流为正方向，则下图能反映线圈感应电流I随时间t变化的图线是( )
图10－1－12
图10－1－13

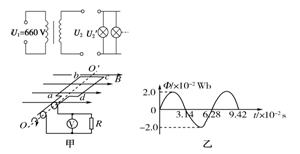

4、计算题 在下图中，降压变压器的变压系数是3，即初级线圈匝数与次级线圈的匝数之比是3∶1.初级线圈的输入电压是660 V，次级线圈的电阻为0.2 Ω，这台变压器供给100盏(220 V,60 W)的电灯用电．求：
(1)空载时次级线圈的端电压和输出功率．
(2)接通时次级线圈的端电压．
(3)每盏灯的实际功率．
5、简答题 如图所示为一正弦交流电的e-t图，由图可知，该交流电的频率为______Hz，交流电的方向每秒改变______次．
