时间:2017-11-10 08:17:45

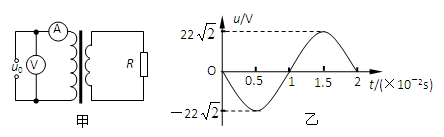

1、选择题 如图甲所示，理想变压器原、副线圈的匝数比为10：1，电阻R=22Ω，各电表均为理想电表.副线圈输出电压的变化规律如图乙所示.下列说法正确的是：
A．输入电压的频率为100Hz
B．电压表的示数为220V
C．电流表的示数为1A
D．电阻R消耗的电功率是22W
2、选择题 如图所示的电路中要使电流表读数变大，可采用的方法有( )
A．将R上的滑片向上移动
B．将R上的滑片向下移动
C．将开关S由1掷向2
D．将开关S由1掷向3
3、选择题 下图是霓虹灯的供电电路，电路中的变压器可视为理想变压器，已知变压器原线圈与副线圈匝数比
，加在原线圈的电压为
（V），霓虹灯正常工作的电阻R＝440 kΩ，I1、I2表示原、副线圈中的电流，下列判断正确的是
[? ]
A．副线圈两端电压6220 V，副线圈中的电流14.1 mA
B．副线圈两端电压4400 V，副线圈中的电流10.0 mA
C．I1＜I2
D．I1＞I2
4、选择题 不定项选择
下列关于理想变压器的说法中，正确的是（ ? ）?
A．输入功率等于输出功率?
B．输送的电能经变压器先转化为磁场能，再转化为电能?
C．输送的电能经变压器先转化为电场能，再转化为电能?
D．输送的电能经变压器的铁芯直接传输出去
5、简答题 如图变压器原线圈接交流高压，降压后通过输电线给用电器供电，当电键S断开时图中两电表示数电压U和电流I变化为（ ）
A．均变大
B．U变大，I变小
C．均变小
D．U变小，I变大
