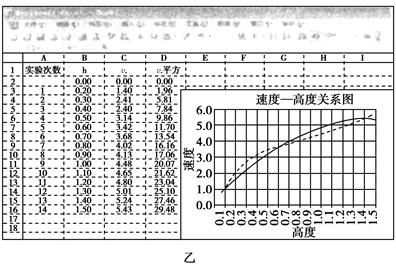

1、实验题 某学校物理兴趣小组利用光控实验板进行了“探究自由落体的下落高度与速度之间的关系”的实验，如图甲所示．同学将数据记录在Excel软件工作簿中，利用Excel软件处理数据，如图乙所示，小组进行探究，得出结论．
在数据分析过程中，小组同学先得出了vB－h图象，继而又得出v
－h图象，如图丙、丁所示：
请根据图象回答下列问题：
(1)小明同学在得出vB－h图象后，为什么还要作出v－h图象？________________________ ________________________________________________.
(2)若小球下落过程机械能守恒，根据实验操作及数据处理，求出图丁图象的斜率为k，则重力加速度g＝________.
2、实验题 如图3-2-6所示，一氢气球被一细绳拉住漂浮在空中，试分析细绳所受弹力及施力物体.
图3-2-6
3、实验题 在验证牛顿第二定律的实验中，按实验装置要求安装好器材后，应按一定步骤进行，下述操作步骤安排不尽合理，请将合理顺序以字母代号填写在下面的横线上?。
A．保持砂桶里的砂子质量不变，在小车里加砝码，测出加速度，重复几次；
B．保持小车质量不变，改变砂桶里砂子质量，测出加速度，重复几次；
C．用天平分别测出小车和小桶的质量；
D．平衡摩擦力，使小车近似做匀速直线运动；
（E）挂上小桶，放进砂子，接通打点计时器的电源，放开小车，在纸带上打下一系列的点；
（F）根据测量数据，分别画出
的图线。
在实验中，作出了如图所示的A．B两图象，图A中三线表示实验中?不同。
图B中图线不过原点的原因是?。
?
4、实验题 下图为接在50Hz低压交流电源上的打点计时器，在纸带做匀加速直线运动时打出的一条纸带，图中所示的是每打5个点所取的记数点，但第3个记数点没有画出。由图数据可求得该物体的加速度为?m/s2，(结果保留两位有效数字)
5、填空题 在弹性限度之内，一轻弹簧受到10N的拉力时，它的伸长量是4cm，则该弹簧劲度系数是______N/m，当弹簧不受拉力时，该弹簧劲度系数是______?N/m，当弹簧两端受到拉力为10N，弹簧的伸长量是______cm．
