1、简答题 如图所示，正方形单匝均匀线框abcd，边长L=0.4m，每边电阻相等，总电阻R=0.5Ω．一根足够长的绝缘轻质细线跨过两个轻质光滑定滑轮，一端连接正方形线框，另一端连接绝缘物体P，物体P放在一个光滑的足够长的固定斜面上，斜面倾角θ=30°，斜面上方的细线与斜面平行．在正方形线框正下方有一有界的勻强磁场，上边界I和下边界II都水平，两边界之间距离也是L=0.4m．磁场方向水平，垂直纸面向里，磁感应强度大小B=0.5T．现让正方形线框的cd边距上边界I的正上方高度h=0.9m的位置由静止释放，且线框在运动过程中始终与磁场垂直，cd边始终保持水平，物体P始终在斜面上运动，线框刚好能以v=3m/S的速度进入勻强磁场并匀速通过匀强磁场区域．释放前细线绷紧，重力加速度g=10m/s2，不计空气阻力．
（1）线框的cd边在匀强磁场中运动的过程中，c、d间的电压是多大？
（2）线框的质量m1和物体P的质量m2分别是多大？
（3）在cd边刚进入磁场时，给线框施加一个竖直向下的拉力F使线框以进入磁场前的加速度匀加速通过磁场区域，在此过程中，力F做功w=0.23J，求正方形线框cd边产生的焦耳热是多少？
2、选择题 如图所示，RQRS为一正方形导线框，它以恒定速度向右进入以MN为边界的匀强磁场，磁场方向垂直线框平面，MN线与线框的边成45°角，E、F分别为PS和PQ的中点，关于线框中的感应电流（ ）
A．当E点经过边界MN时，感应电流最大
B．当P点经过边界MN时，感应电流最大
C．当F点经过边界MN时，感应电流最大
D．当Q点经过边界MN时，感应电流最大
3、选择题 如图所示，xOy平面内有一半径为R的圆形区域，区域内有磁感应强度大小为B的匀强磁场，左半圆磁场方向垂直于xOy平面向里，右半圆磁场方向垂直于xOy平面向外。一平行于y轴的长导体棒ab以速度v沿x轴正方向做匀速运动，则导体棒ab两端的感应电动势E（取a→b为电动势的正方向）与导体棒位置x关系的图象是
[? ]

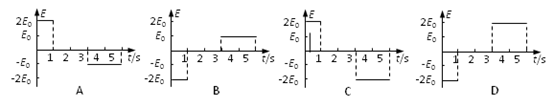

4、选择题 在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图所示，当磁场的磁感应强度B随时间如图2变化时，图3中正确表示线圈中感应电动势E变化的是:
5、选择题 如图所示，矩形线圈有N匝，长为a，宽为b，每匝线圈电阻为R，从磁感应强度为B的匀强磁场中以速度v匀速拉出来，那么，产生的感应电动势和流经线圈中的感应电流的大小应为（ ? ）
