1、实验题 某实验小组利用如图甲所示的实验装置来验证钩码和滑块所组成的系统机械能守恒．
（1）实验前需要调整气垫导轨底座使之水平，利用现有器材如何判断导轨是否水平？
．
（2）如图乙所示，用游标卡尺测得遮光条的宽度d= cm；实验时将滑块从图示位置由静止释放，由数字计时器读出遮光条通过光电门的时间Δt=2.0×10-3s，则滑块经过光电门时的瞬时速度为 m/s．
（3）本实验除了上述器材外还需 ，并比较 的大小，如在实验误差允许的范围内相等（用测量的物理量符号表示），就可验证系统的机械能守恒．
2、选择题 用图象法计算电动势和内电阻时，先要描点，就是在U—I坐标系中描出与每组I、U值对应的点，以下说法中不正确的是( )
A．这些点应当基本上在一条直线上，由于偶然误差不能避免，所以U—I图线不可能通过每一个点
B．这些点应当准确地分布在一条直线上，即U—I图线应通过每个点
C．不在U—I图线上的点应当大致均衡地分布在图线两侧
D．个别偏离直线太远的点，应当舍去
3、实验题&n bsp; 我们在探究产生感应电流的条件中，用到了以下实验。在给
4、实验题 现要测量一待测电阻的阻值，可供选择的器材如下：
待测电阻Rx (阻值约为20 Ω)；
电流表A (量程100 mA，内阻约为10Ω)；
电压表V1(量程1v，内阻r="1000" Ω)；
电压表V2(量程15v，内阻约为3000 Ω)；
定值电阻R0=1000Ω
滑动变阻器R1(最大阻值5Ω)；
滑动变阻器R2(最大阻值1000Ω)；
电源E(电动势约为4 V，内阻r约为1 Ω)；
单刀单掷开关，导线若干．
（1）为了使测量尽量准确，测量时电表读数不得小于其量程的
，电压表应选 ，滑动变阻器应选 。（均填器材代号）
（2）根据你选择的器材，请在右侧线框内画出最佳实验电路图，并标明每个器材的代号．

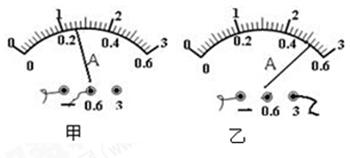

5、填空题 请写出下列基本仪器的读数
