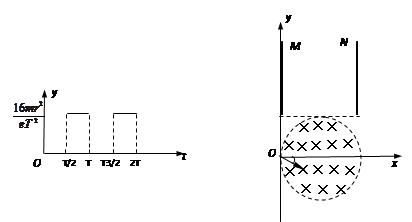

1、计算题 如图所示，真空中有一以（r，0）为圆心、半径为r的圆柱形匀强磁场区域，磁场的磁感强度大小为B,方向垂直纸面向里.磁场的上方有两等大的平行金属板MN，两板间距离为2r.从O点向不同方向发射速率相同的质子，质子的运动轨迹均在纸面内.当质子进入两板间时两板间可立即加上如图所示的电压，且电压从t=0开始变化,电压的最大值为
,已知质子的电荷量为e，质量为m，质子在磁场中的偏转半径也为r，不计重力,求：
（1）质子进入磁场时的速度大小;
（2）若质子沿x轴正方向射入磁场，到达M板所需的时间为多少?
（3）若质子沿与x轴正方向成某一角度θ的速度射入磁场时，粒子离开磁场后能够平行于金属板进入两板间，求θ的范围以及质子打到M板时距坐标原点O的距离。
2、计算题 如图所示，纸面内一带电粒子以某一速度做直线运动，一段时间后进入一垂直于纸面向里的圆形匀强磁场区域（图中未画出磁场区域），粒子飞出磁场后， 恰好从上板边缘平行于板面进入两面平行的金属板间，两金属板带等量异种电荷，粒子在两板间经偏转后恰好从下板右边缘飞出，已知带电粒子的比荷（电量与质量之比）为k。粒子进入磁场前的速度方向与带电板成θ=600，匀强磁场的磁感应强度为B，带电金属板的板长是板间距离的2倍，板间电压为U试解答：
（1）带电粒子带什么电？
（2）带电粒子刚进入金属板间时速度v为多大？
（3）圆形磁场区域的最小面积S为多大？
3、选择题 如图所示，实线表示在竖直平面内匀强电场的电场线，电场线与水平方向成α角，水平方向的匀强磁场与电场正交，有一带电液滴沿斜向上的虚线l做直线运动，l与水平方向成β角，且α>β，则下列说法中错误的是
[? ]
A．液滴一定做匀变速直线运动
B．液滴一定带正电
C．电场线方向一定斜向上
D．液滴有可能做匀速直线运动
4、选择题 (2009·淄博一模)如图所示，两虚线之间的空间内存在着正交或平行的匀强电场E和匀强磁场B，有一个带正电的小球(电荷量为＋q，质量为m)从电磁复合场上方的某一高度处自由落下，那么，带电小球可能沿直线通过的电磁复合场是? ( )
5、计算题 如图，在xOy平面的第一、四象限内存在着方向垂直纸面向外、磁感应强度为B的匀强磁场，第四象限内存在方向沿-y方向、电场强度为E的匀强电场。从y轴上坐标为a的一点向磁场区发射速度大小不等的带正电同种粒子，速度方向范围是与+y方向成30°～150°，且在xOy平面内。结果所有粒子经过磁场偏转后都垂直打到x轴上，然后进入第四象限的匀强电场区。已知带电粒子电量为q，质量为m，粒子的重力及粒子间相互作用不计。求：
（1）垂直y轴方向射入磁场粒子运动的速度大小v1；
（2）求粒子在第Ⅰ象限的磁场中运动的最长时间与最短时间差。；
（3）从x轴上x=（-1）a点射人第四象限的粒子穿过电磁场后经过y轴上y=-b的点，求该粒子经过y=-b点的速度大小。
