时间:2017-08-22 02:13:46

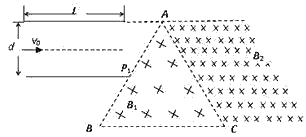

1、计算题 如图，长为L的一对平行金属板平行正对放置，间距
，板间加上一定的电压．现从左端沿中心轴线方向入射一个质量为m、带电量为+q的带电微粒，射入时的初速度大小为v0．一段时间后微粒恰好从下板边缘P1射出电场，并同时进入正三角形区域．已知正三角形区域内存在垂直纸面向里的匀强磁场B1，三角形的上顶点A与上金属板平齐，底边BC与金属板平行．三角形区域的右侧也存在垂直纸面向里、范围足够大的匀强磁场B2，且B2=4B1．不计微粒的重力，忽略极板区域外部的电场．
（1）求板间的电压U和微粒从电场中射出时的速度大小和方向．
（2）微粒进入三角形区域后恰好从AC边垂直边界射出，求磁感应强度B1的大小．
（3）若微粒最后射出磁场区域时与射出的边界成30°的夹角，求三角形的边长．
2、计算题 （15分）如图所示，在直角坐标系xoy的第一、四象限区域内存在两个有界的匀强磁场：垂直纸面向外的匀强磁场Ⅰ、垂直纸面向里的匀强磁场Ⅱ，O、M、P、Q为磁场边界和x轴的交点，OM=MP=L.在第三象限存在沿y轴正向的匀强电场. 一质量为
带电量为
的带电粒子从电场中坐标为（-2L，-L）的点以速度v0沿+x方向射出，恰好经过原点O处射入区域Ⅰ又从M点射出区域Ⅰ（粒子的重力忽略不计）
（1）求第三象限匀强电场场强E的大小；
（2）求区域Ⅰ内匀强磁场磁感应强度B的大小；
（3）如带电粒子能再次回到原点O，问区域Ⅱ内磁场的宽度至少为多少？粒子两次经过原点O的时间间隔为多少？
3、选择题 下列有关电磁学知识的几句说法，正确的是
A．最先提出画电场线来形象直观表示电场的物理学家是法拉第
B．同一电荷位于同一电场中电势高处其电势能大，电势低处其电势能小
C．磁场中某点磁感强度的方向就是正电荷在该点所受洛伦兹力的方向
D．磁通量的国际单位是韦伯

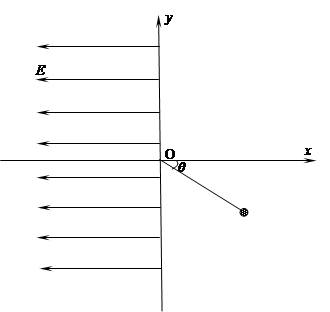

4、计算题 如图所示，质量为
、电荷量为
的小球（视为质点）通过长为
的细线悬挂于O点，以O点为中心在竖直平面内建立直角坐标系xOy，在第2、3象限内存在水平向左的匀强电场，电场强度大小为
?(式中
为重力加速度) 。
（1）把细线拉直，使小球在第4象限与x正方向成
角处由静止释放，要使小球能沿原路返回至出发点，的最小值为多少？
（2）把细线拉直，使小球从
处以初速度
竖直向下抛出，要使小球能在竖直平面内做完整的圆周运动，则的最小值为多少？
5、计算题 如图甲所示，空间存在一宽度为2L有界匀强磁场，磁场方向垂直纸面向里。在光滑绝缘水平面内有一边长为L的正方形金属线框，其质量m=1kg、电阻R=4Ω，在水平向左的外力F作用下，以初速度v0=4m/s匀减速进入磁场，线框平面与磁场垂直，外力F大小随时间t变化的图线如图乙所示。以线框右边刚进入磁场时开始计时，求：
（1）匀强磁场的磁感应强度B；
（2）线框进入磁场的过程中，通过线框的电荷量q；
（3）判断线框能否从右侧离开磁场？说明理由。
