1、填空题 如图所示，一交流发电机的线圈在匀强磁场中匀速转动，线圈匝数N=100，线圈电阻r=3Ω，ab=cd=0.5m，bc=ad=0.4m，磁感应强度B=0.5T，电阻R=311Ω，当线圈以n=300r/min的转速匀速转动时，求：
（1）感应电动势的最大值；
（2）t=0时刻，线圈在图示位置，写出此交变电流电动势的瞬时值表达式；
（3）此电压表的示数是多少．
2、选择题 某交流电的电动势瞬时值表达式e=220sin10πt?V，关于该交流电和发电机的线圈，下列说法正确的是（ ）
A．该交流电的频率为10Hz
B．当t=0时，线圈平面与磁感线平行
C．当t=
s时，e有最大值
D．电动势的有效值为220V

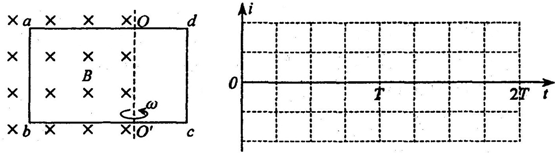

3、简答题 如图所示，矩形线圈abcd边长ab=2l，ad=3l，OO"是线圈的转动轴，aO=bO=2l．匀强磁场的磁感应强度为B，OO"刚好与磁场的边界线重合．线圈的总电阻为R．当线圈绕?OO"以角速度ω匀速转动时，试求：
（1）从图示时刻起，线圈的ab边第一次出磁场前的瞬时，回路中电流的大小和方向．
（2）从图示位置计时，取电流沿abcd方向为正，画出线圈中的电流i随时间t变化的关系图线（画两个周期）．
（3）线圈中电流的有效值．
4、选择题 如图甲所示的电路中，理想变压器原、副线圈匝数比为5：l，原线圈接入图乙所示的电压，副线圈接火灾报警系统?（报警器未画出），电压表和电流表均为理想电表，R0为定值电阻，R为半导体热敏电阻，其阻值随温度的升高而减小．下列说法中正确的是（ ）
A．图乙中电压的有效值为110
V
B．电压表的示数为44V
C．R处出现火警时电流表示数增大
D．R处出现火警时电阻R0消耗的电功率增大
5、选择题 图甲、图乙分别表示两种电压的波形，其中图甲所示的电压按正弦规律变化，图乙所示的电压是正弦函数的一部分．下列说法错误的是（ ）
A．图甲、图乙均表示交流电
B．图甲所示电压的瞬时值表达式为u=20sin100πt
C．图乙所示电压的有效值为20V
D．图乙所示电压的有效值为10V
